Schubstangenspanner
A
:
16
B max.
:
66,5
B min.
:
26,5
E
:
50
VARIANTEN TABELLE
74,91 €
Produktnummer:
3039420150
verfügbar in 5 Tagen, Lieferzeit ca. 24h (in Italien)

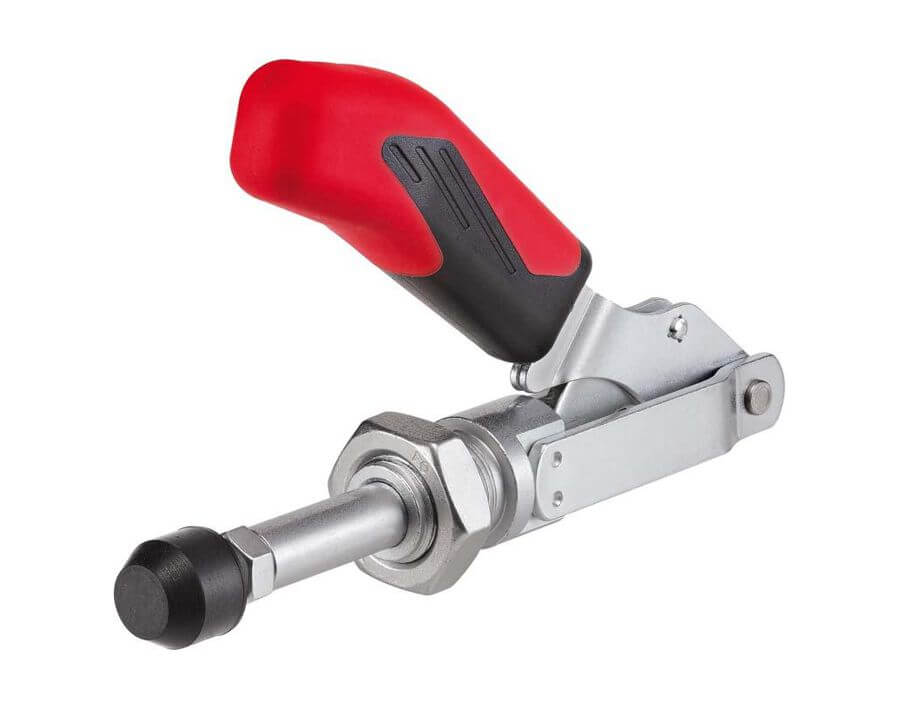

Schubstangenspanner
Produktinformationen
"Schubstangenspanner"
Ausführung: Ohne Winkelfuß. Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend). Lange Schubstangenführung mit Befestigungsgewinde und Mutter. Verzinkt und passiviert. Niete aus nicht rostendem Stahl, die bei Größe 2 und 3 in einsatzgehärteten Lagerbuchsen laufen.
Hebelteile und Schubstangen aus Vergütungsstahl. Lagerstellen gefettet. Schubstangenspanner mit stirnseitigem Gewinde für den direkten Einbau in Blechwänden oder in Vorrichtungen.
Handgriff aus rotem, ölbeständigem Kunststoff.
Hebelteile und Schubstangen aus Vergütungsstahl. Lagerstellen gefettet. Schubstangenspanner mit stirnseitigem Gewinde für den direkten Einbau in Blechwänden oder in Vorrichtungen.
Handgriff aus rotem, ölbeständigem Kunststoff.
| A: | 16 |
|---|---|
| Andrückschraube: | M12 x 50 |
| B max.: | 66,5 |
| B min.: | 26,5 |
| E: | 50 |
| F1: | 4,5 kN |
| F2: | 4,5 kN |
| Gewicht: | 700 g |
| Größe: | 5 |
| H1: | 99 |
| HW max.: | 50 |
| HW min.: | 30 |
| Hub: | 40 |
| L1: | 171,5 |
| L2: | 25 |
| L3: | 158 |
