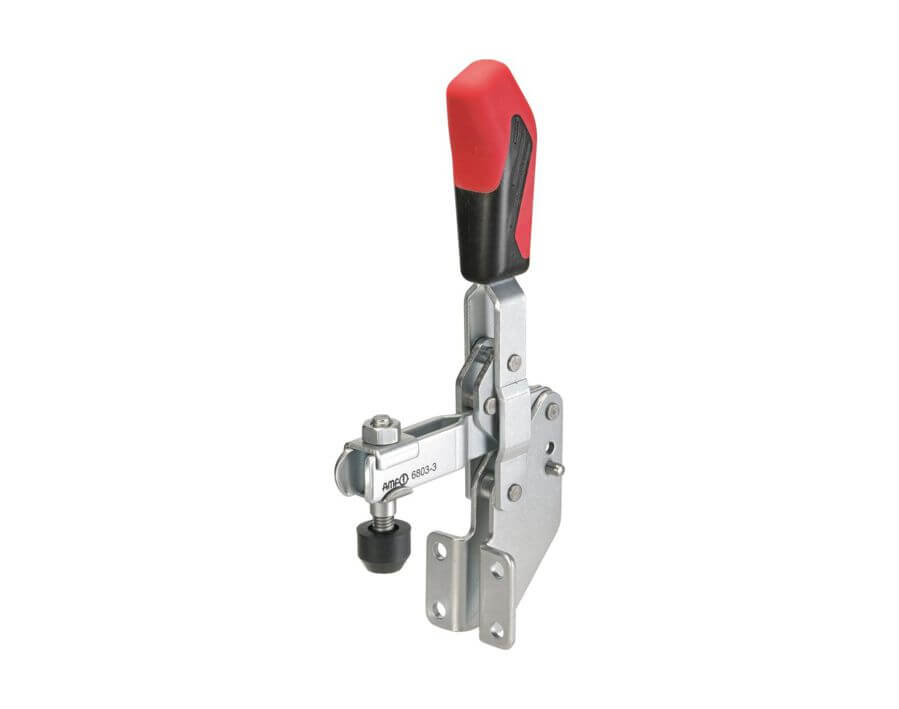

Senkrechtspanner mit Winkelfuß
A
:
5
B
:
34,5
C
:
14
D
:
4,5
VARIANTEN TABELLE
26,72 €
Produktnummer:
3039380010
( \)
verfügbar in 5 Tagen, Lieferzeit ca. 24h (in Italien)
Senkrechtspanner mit Winkelfuß
Produktinformationen
"Senkrechtspanner mit Winkelfuß"
Ausführung: Senkrechtspanner mit offenem Haltearm und Winkelfuß. Verzinkt und passiviert. Die Niete aus rostfreiem Stahl laufen in einsatzgehärteten Lagerbuchsen, platzbedingt nicht bei der Größe 1. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarmende. Anwendung: Zur seitlichen Montage. Lieferumfang: Senkrechtspanner komplett mit vergüteter, verzinkter Andrückschraube.
alpha*: Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verlängert werden.
alpha*: Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verlängert werden.
| A: | 5 |
|---|---|
| Andrückschraube: | M5 x 30 |
| B: | 34,5 |
| C: | 14 |
| D: | 4,5 |
| E: | 18 |
| F: | 7 |
| F1: | 0,6 kN |
| F2: | 1,1 kN |
| Gewicht: | 125 g |
| Größe: | 1 |
| H: | 45 |
| H1: | 125 |
| HW max.: | 9 |
| HW min.: | 2,5 |
| I: | 10 |
