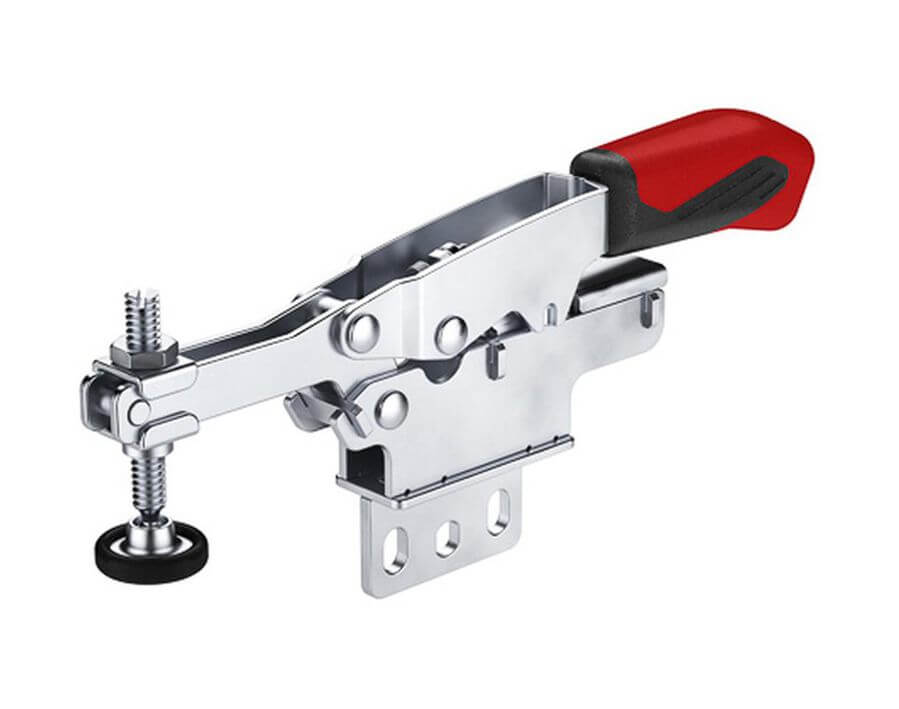

Waagrechtspanner mit variabler Spannhöhe und senkrechtem Fuß
A
:
8,4 mm
B
:
106,5 mm
C
:
38 mm
VARIANTEN TABELLE
35,75 €
Produktnummer:
3037680250
( \)
verfügbar in 5 Tagen, Lieferzeit ca. 24h (in Italien)
Waagrechtspanner mit variabler Spannhöhe und senkrechtem Fuß
Produktinformationen
"Waagrechtspanner mit variabler Spannhöhe und senkrechtem Fuß"
Ausführung: Waagrechtspanner mit offenem Haltearm und senkrechtem Fuß. Verzinkt und passiviert. Niete aus rostfreiem Stahl. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarmende. Anwendung: Zur Befestigung auf Stegen und für Schweißkonstruktionen. Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube.
| A: | 8,4 mm |
|---|---|
| Andrückschraube: | M8 x 50 |
| Automatischer Höhenausgleich S: | 35 mm |
| B: | 106,5 mm |
| C: | 38 mm |
| D: | 6,5 mm |
| D1: | 6,5 mm |
| E: | 35 mm |
| F: | 50 mm |
| F1: | 3 kN |
| Gewicht: | 560 g |
| Größe: | 50 |
| H: | 59 mm |
| H1: | 108 mm |
| H2: | 176 mm |
| max. Höhenausgleich: | 40 mm |
